BETZOLD – HOCHREGALLAGER MIT VERSAND

H O C H R E G A L L A G E R

Maße
100 m lang
23 m breit
30 m hoch

Gebäudevolumen
69.000 m³

Palettenstellplätze
12.204

Sprinklerköpfe
10.000

Spinklerbecken
1.125 m3 Wasser

Fussbodenheizung
12.000 lfm

Betonbodenplatte
1.840m3 / 100 x 23 x 0,8m

Stahlkonstruktion
HLR 600 to

W A R E N E I N G A N G

Maße
BA I  53,5 m
BA II 105 m

158 ,5 lang x
31 m breit/
14,5 m hoch

Gebäudevolumen
BA I  20.000 m³ +
BA II  38.800 m³

Nutzfläche
BA I  4.500 m²  +
BA II  10.150 m²

Bewehrung
BA I  470 to Baustahl

Kabellänge
BA I  24.855 m

Ladetore
BA I  10 + BA II  21

In einer Bauzeit von nur 7 Monaten ist 2009 das neue Hochregallager mit Versand der Firma Betzold fertig gestellt worden. Das Gebäude bildet den Anfang des neuen Firmenstandortes, der bis zum Jahr 2016 um weitere Gebäude ergänzt werden soll.

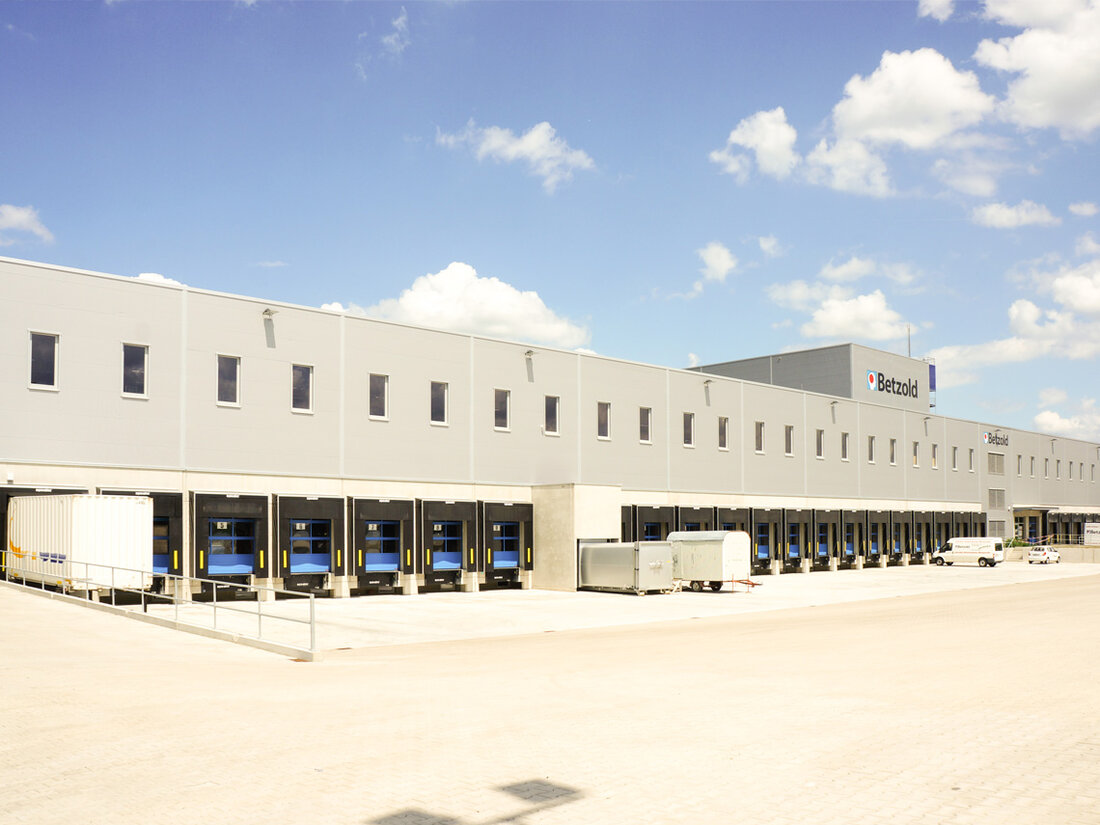

Der vorgelagerte 3-geschossige Versand beherbergt im Erdgeschoss die Anliefer- und Auslieferzone mit insgesamt 10 LKW-Andockplätzen sowie die Anbindung an das vollautomatische Hochregallager.

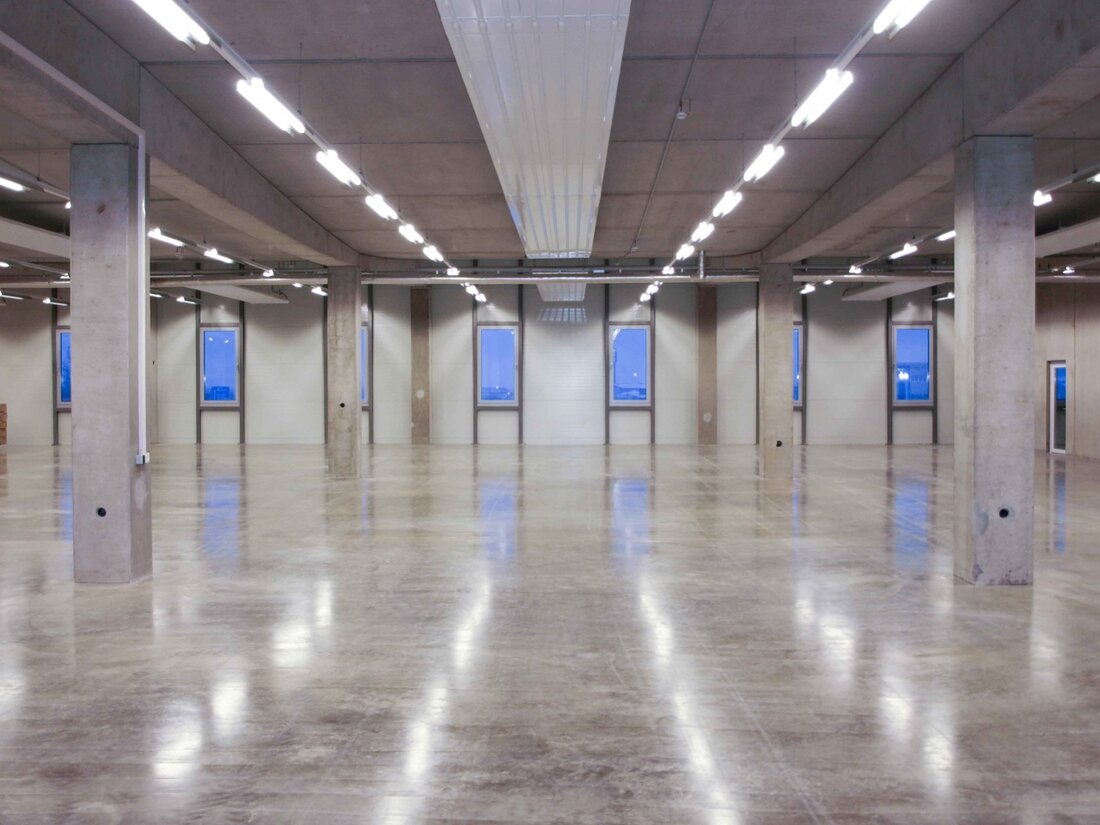

Ergänzend zum Versand, befindet sich im Obergeschoss die Stücklistenfertigung und das Blocklager.
Im Untergeschoss befindet sich ein Sprinklerbecken mit einem ständig vorgehaltenen Wasservolumen von 1120m³ um in Brandfall das Hochregallager über die  Sprinkleranlage löschen zu können.

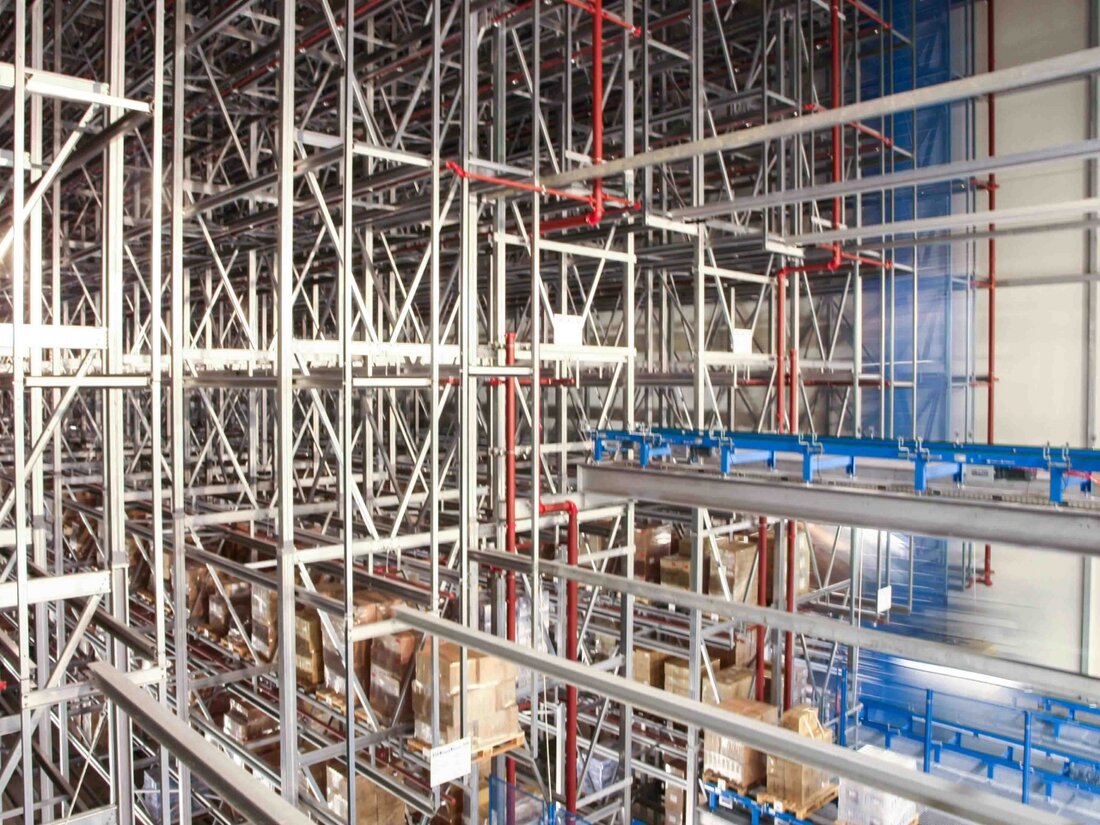

Das Hochregallager mit einer Abmessung von 100m x 23m und einer Höhe von 30m beinhaltet 12.204 Palettenstellplätze, die über drei Gassen mit je einem Regalbediengerät vollautomatisch angefahren werden.

Im Frühjahr 2011 wurde das Versandgebäude Richtung Westen um 105m erweitert.
Die Erweiterung beinhaltete weitere 21 LKW-Andockplätze.
Im Untergeschoss befindet sich die firmeneigene Schreinerei.

Adresse
D-73479 Ellwangen / Neunheim

Bauherr
Arnulf Betzold GmbH

Kategorie
Gewerbe- und Industriebau

Status
realisiert

Bauzeit
05/2009 -12/2009

Bauzeit Erweiterung
03/2011 – 03/2012

Leistungsphasen
LPH: 1 - 9
SiGeKo

Fotograf
Romer
